Как снять процессор с материнской платы

Центральный процессор (ЦП) является основным узлом персонального компьютера (ПК), в задачи которого входит выполнение программ. Собственно, говоря о типе ПК, в первую очередь следует говорить о его ЦП, поскольку именно он определяет максимальную производительность. Замена процессора может производиться в двух случаях: модернизация ПК или выход ЦП из строя.

В первом случае замена процессора обусловлена необходимостью увеличения производительности системы путём установки более быстродействующей микросхемы. Второй случай гораздо более редкий, поскольку из всех узлов ПК вероятность выхода из строя ЦП минимальна. Это объясняется не только относительно высокой надёжностью ЦП, но и тем, что существует минимум два канала защиты его от нежелательных воздействий: теплового и электрического.

Замена ЦП сопряжена с весьма сложной последовательностью действий, выполнить которые без предварительной подготовки достаточно проблематично. Вопросы будут возникать на каждом из этапов этого процесса: от выбора типа заменяемого чипа до технических особенностей самой установки.

Рассмотрим, как установить процессор на материнскую плату более детально.

Этапы установки

Установка процессора на материнскую плату включает в себя несколько этапов:

• определение типа используемого ЦП и возможных вариантов замены;
• выбора и покупки желаемого процессора;
• выбора материнской платы (МП), если есть необходимость в более кардинальной смене «начинки» ПК;
• выбора системы охлаждения под новый процессор;
• собственно установки ЦП и подключения системы охлаждения.

В том случае, если не производится смена МП, необходимо также знать, как снять процессор с материнской платы компьютера, чтобы освободить место в сокете под новый.

Подбор процессора

Выбор процессора для компьютера производится исходя из потребностей пользователя в быстродействии системы. Однако, если бы всё было так просто, то замена ЦП не представляла бы особых проблем. В настоящее время существует несколько типов процессоров (т.н. поколений или семейств) отличающихся зачастую не только по быстродействию, но и по конструктивному исполнению. И это в рамках одного производителя. И, хотя сейчас число основных производителей процессоров для ПК всего два – это Intel и AMD, у каждого из них существует несколько семейств микросхем, зачастую радикально отличающихся друг от друга.

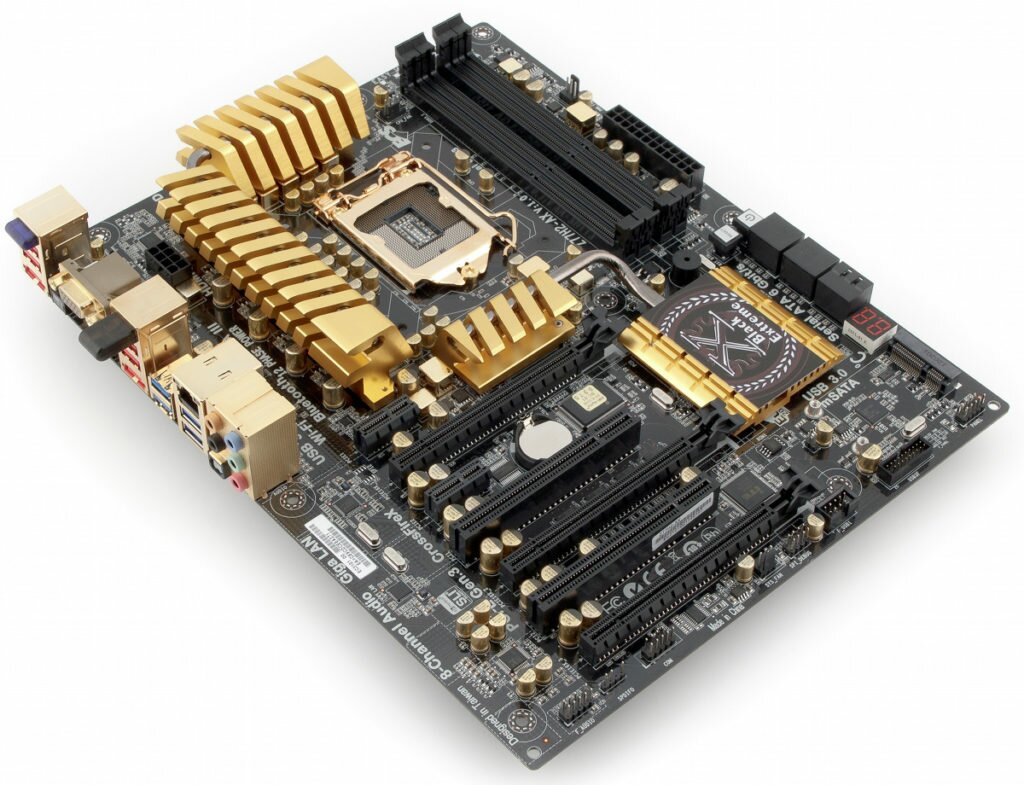

В случае, если нет необходимости в замене МП, для подбора процессора следует знать, какие процессоры поддерживает имеющаяся в наличии материнка. Как правило, это напрямую зависит от типа сокета, используемого в ней. Сокетом называется разъём для подключения процессора. Например, материнки с сокетом LGA1151 поддерживают только процессора, произведенные в конструктивном исполнении, соответствующем разъёму стандарта LGA1151.

Кроме того, даже в рамках одного сокета ЦП могут отличаться по электрическим параметрам. Поэтому, обязательно необходимо знать, какие именно типы ЦП могут поддерживаться МП.

Это можно посмотреть в инструкции по МП. Если таковая отсутствует, можно обратиться в службу поддержки производителя и скачать инструкцию из интернета.

Выбор материнской платы

В том случае, если все ЦП, поддерживаемые МП, не удовлетворяют необходимым требованиям программного обеспечения, вместе с процессором производится и смена материнки. Этот процесс называется «смена платформы».

Важно! Смена платформы – это, по сути, приобретение нового ПК, поскольку ряд устройств (например, оперативная память) могут быть несовместимы с новой платформой, и менять придётся также и эти устройства.

В случае выбора материнки, она должна полностью соответствовать типу используемого ЦП как по типу сокета, так и по его электрическим параметрам (аналогичные уровни напряжений, распределение ножек на контактных площадках и т.д.)

Кроме того, формат материнской платы должен быть подходящим для типа используемого корпуса, количество подключаемых внешних устройств должно быть не меньшее, чем существует у пользователя, количество разъёмов для подключения вентиляторов также должно быть соответствующим и т.д.

Выбор охлаждения

Система охлаждения (СО) для нового ЦП должна соответствовать следующим требованиям:

1. Механическая совместимость с типом используемого ЦП и МП.
2. Мощность тепла, рассеиваемого СО, должна быть не меньше (а лучше даже на 10-20% больше) максимальной мощности, выделяемой ЦП при его максимальном быстродействии.
3. Габариты СО должны быть такими, чтобы она помещалась в корпусе.
4. Разъём питания активной части СО (вентилятора) должен быть совместим в соответствующим разъёмами на МП.

Сборка

Последовательность сборки ПК при установке на него нового процессора имеет такой вид:

• Необходимо отключить системную плату от всех внешних устройств и разъёмов питания и вынуть её из корпуса ПК. Можно, конечно, произвести замену, и не проделывая этой процедуры, но это будет несколько неудобно.
• Снять систему охлаждения старого ЦП путём отключения клипсы кулера и его снятия с поверхности ЦП.
• Необходимо открыть сокет при помощи специального рычага, расположенного на нём.
• Вынуть процессор из сокета и поставить новый ЦП в него.
• Закрыть сокет при помощи рычага.
• Установить СО и подключить её.
• Установить МП в корпус, и после подключения её внешним устройствам, следует присоединить её к цепям питания.

После выполнения этих действий ПК с новым процессором готов к работе.

Установка системы охлаждения на процессор

Установка СО может иметь ряд нюансов, которые обязательно следует рассмотреть.

Контакт между крышкой ЦП и основанием радиатора СО должен быть очень плотным, чтобы способствовать качественному отводу тепла от ЦП. Достигается подобное при помощи специального состава – т.н. термопасты, который наносится тонким слоем на крышку процессора при помощи специального шпателя. В случае отсутствия такого инструмента нанести термопасту обычным ножом. Излишки термопасты, попавшие на сокет или материнку следует удалить салфеткой.

Далее производится установка радиатора на ЦП. Это необходимо проделать, сразу правильно его сориентировав для присоединения клипсы. Если ошибиться на данном этапе и произвести установку неверно, придётся снова снимать СО и заново наносить термопасту.

После этого СО закрепляется клипсой, крепящейся к сокету или МП.

Завершающим этапом подключения СО является присоединение её разъёма к цепи питания. Чаще всего он обозначается на МП надписью «CPU_FAN».

Рекомендации по установке процессора

Процесс установки ЦП в материнку является достаточно специфической и в какой-то степени тонкой процедурой, неосторожность при которой способна привести к поломке того или иного компонента ПК. Причём, этим компонентом будет являться, скорее всего, не процессор.

Современные ЦП выполняются в достаточно прочных корпусах и механически сломать их достаточно проблематично в отличие, например, от моделей 10-15 летней давности. В вот повредить разъём, в который ЦП устанавливается, в частности, его контактные площадки, можно очень даже легко.

При установке ЦП следует в точности соблюдать его цоколёвку (то есть правильную установку) в сокет. Большинство ЦП имеет квадратную форму, поэтому иногда их можно установить на МП, неправильно сориентировав. Для этой цели в пластиковом корпусе разъёма предусмотрены ключи – специальные выемки или бороздки, в которые должны входить пазы, сделанные в корпусе ЦП.

Не следует применять значительного физического усилия при непосредственной установке ЦП на его место и при защёлкивании разъёмов и клипс. Все габариты подобных приспособлений подобраны таким образом, чтобы всё ставилось на свои места без зазоров и усилий. Если этого не происходит, то либо ЦП не подходит для такого типа монтажа, либо он неправильно сориентирован, либо что-то ему мешает стать на место.

Важно! Обязательно следует проверять перегрузочную способность блока питания при установке того или иного ЦП, поскольку при недостаточной мощности питания по напряжению он может вообще не запуститься.

СО не должна быть сильно громоздкой, чтобы не задевать другие компоненты ПК и не мешать свободной циркуляции воздуха внутри корпуса.

Особенности замены процессора на ноутбуке

Последовательность действий при смене ЦП у ноутбука, в целом, повторяет аналогичную процедуру при смене ЦП на стационарном ПК, однако, имеет некоторые особенности.

В первую очередь это касается существенных ограничений по возможности выбора нового ЦП, т.к. партии мобильных процессоров не имеют и десятой доли того разнообразия, которое есть у обычных процессоров.

Кроме того, в ноутбуке все его комплектующие подобраны таким образом, чтобы быть настроенными на оптимальную работу друг с другом и какие-то замены комплектующих вообще не предусмотрены. Например, в корпусе ноутбука может просто не хватить места для установки более мощной системы охлаждения, установка которой потребуется, если поменять процессор.

Также при замене ЦП в ноуте следует полностью отключить питание системы, не только отсоединив его от сети, но и вынув из него аккумулятор.
